Администрирование платформы VMware Workstation

2014-08-01 22333 комментарии
Администрирование платформы виртуализации на примере VMware Workstation Technology Preview 2014. Интерфейс программы, инструменты, главные элементы меню и основные настройки

Автор: Галашина Надежда Евгеньевна, преподаватель по предмету "Защита информации" в Академии ЛИМТУ НИУ ИТМО Санкт-Петербурга
Специально для портала Comss.ru

Содержание

Интерфейс программы VMware Workstation
Инструменты
Главные элементы меню
Основные настройки программы VMware Workstation

Интерфейс программы VMware Workstation

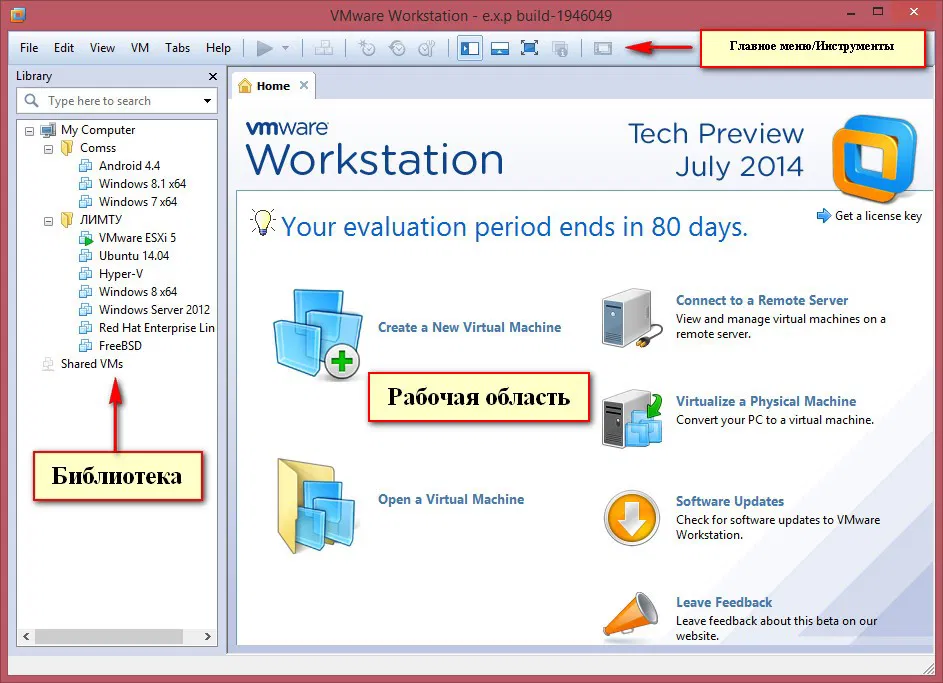

Рис.1 Основное окно программы VMware Workstation

Рис.1 Основное окно программы VMware Workstation

Основные элементы управления виртуальными машинами находятся в трех областях основного интерфейса программы VMware Workstation.

В верхней части окна расположено главное меню программы. В новой версии программы главное меню объединили с панелью инструментов по умолчанию. Чтобы их разъединить, необходимо в главном меню выбрать Edit > Preferences > Display > снять флажок в чекбоксе Combine toolbar with menubar in windowed mode.

В левой части окна находится панель Library (Библиотека), которая служит для отображения списка виртуальных машин. Данную панель можно закрыть, для открытия необходимо воспользоваться соответствующей пиктограммой, либо в главном меню выбрать в меню View > Customize > Library, либо F9.

Правую часть окна занимает рабочая область программы, вкладка Home с главными элементами меню, а также вкладки созданных виртуальных машин.

Инструменты

Рис.2 Инструменты программы VMware Workstation

Рис.2 Инструменты программы VMware Workstation

1. Раскрывающийся список команд активности системы.

Используя данную пиктограмму, можно запустить или возобновить работу виртуальной машины в режиме паузы, выключить или перезагрузить. Также доступна функция загрузки биос Power on to BIOS, которую можно задействовать при включении виртуальной машины. Если необходимо войти в биос при перезагрузке, можно воспользоваться клавишей F2.

2. Ctrl+Alt+Del

3. Take a snapshot of this virtual machine - создание снимка (snapshot) состояния виртуальной машины.

В программе VMware Workstation реализован механизм отката (восстановления некоторого предыдущего состояния виртуально машины). Данный механизм основан на создании снимков состояния (snapshot).  Снимок может быть создан в любой момент времени (при выключенной гостевой системе или запущенной). Затем можно легко вернуться к зафиксированному состоянию. Все изменения, сделанные за прошедший период, будут отменены. Можно создавать неограниченное число снимков состояния гостевой системе и возвращаться к любому из них.

Также создать снимок можно через главное меню VM > Snapshot > Take snapshot

4. Revert this virtual machine to its parent snapshot - возврат к состоянию виртуальной машины, сохраненному в виде снимка.

5. Manage snapshots for this virtual machine - вызов дополнительного окна для управления снимками состояния виртуальных машин.

В окне менеджера снимков представлена диаграмма, отражающая последовательность и взаимосвязь снимков состояния виртуальной машины. Диаграмма является интерактивной: можно выбрать любой снимок и выполнить необходимую операцию (удаление снимка, возврат к определенному состоянию системы).

Можно также воспользоваться комбинацией клавиш Ctrl + M или VM > Snapshot > Take Snapshot Manager.

6. Show or hide the library - открытие или закрытие панели Library (библиотека)

7. Show or hide the library the thumbnail bar - показать или скрыть консоль

8. Enter full screen mode - перевод окна виртуальной машины в полноэкранный режим.

Можно также воспользоваться комбинацией клавиш Ctrl + Alt + Enter

9. Enter unity mode – запуск режима unity

Режим работы Unity позволяет работать с виртуальной системой и её программами с наибольшим удобством в так называемом прозрачном режиме

Можно также воспользоваться комбинацией клавиш Ctrl + Shift + U

10. Show or hide console view - монитор гостевых систем

Главные элементы меню

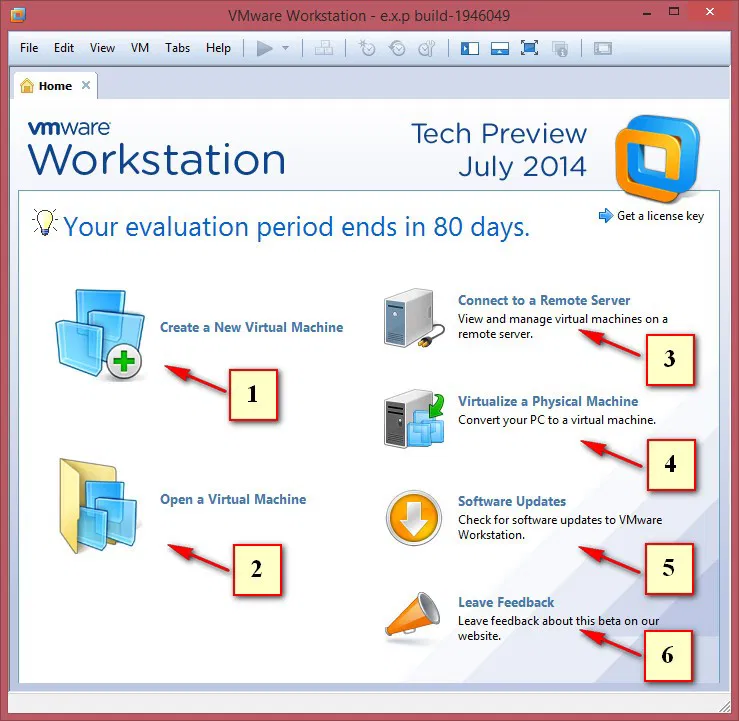

Рис.3 Основное окно VMware Workstation, вкладка Home

Рис.3 Основное окно VMware Workstation, вкладка Home

1. Create a New Virtual Machine

Создание новой виртуальной машины. Тоже самое можно сделать, используя комбинацию клавиш Ctrl + N или File > New virtual Machine

2. Open a Virtual Machine

Открытие виртуальной машины. Можно использовать комбинацию клавиш Ctrl + O или File > Open

Если созданная виртуальная машина расположена на другом носителе, или была закрыта вкладка VM и ссылка удалена из библиотеки, ее можно запустить с помощью элемента Open a Virtual Machine. Также запуск виртуальной машины можно осуществить, открыв директорию с установленной виртуальной машиной, запустив файл с расширением .vmx

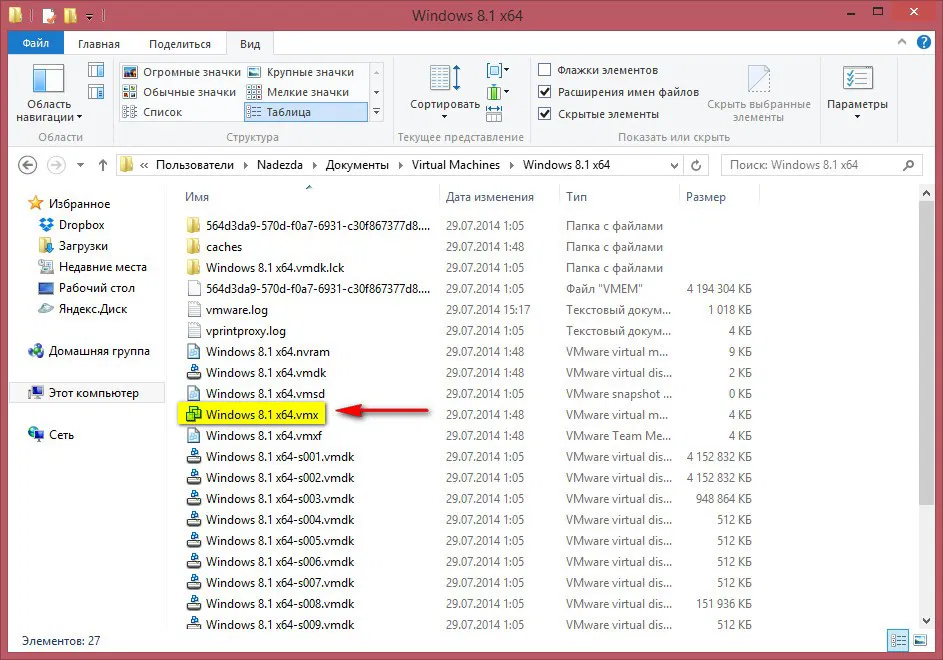

Рис.4 Файл виртуальной машины

Рис.4 Файл виртуальной машины

3. Connect to a Remote Server

Подключение к удаленному серверу

4. Virtualize a Physical Machine

Виртуализация физической машины. Действия также доступны через главное меню File > Virtualize a Physical Machine

5. Software Updates

Обновление программного обеспечения. Аналогичные действия можно выполнить через главное меню Help > Software Updates

6. Leave Feedback

Оставить отзыв об использовании beta версии VMware Workstation

Основные настройки программы VMware Workstation

Платформа VMware Workstation позволяет гибко настраивать параметры среды для поддержки виртуальных систем и создавать удобное окружение для пользователя.

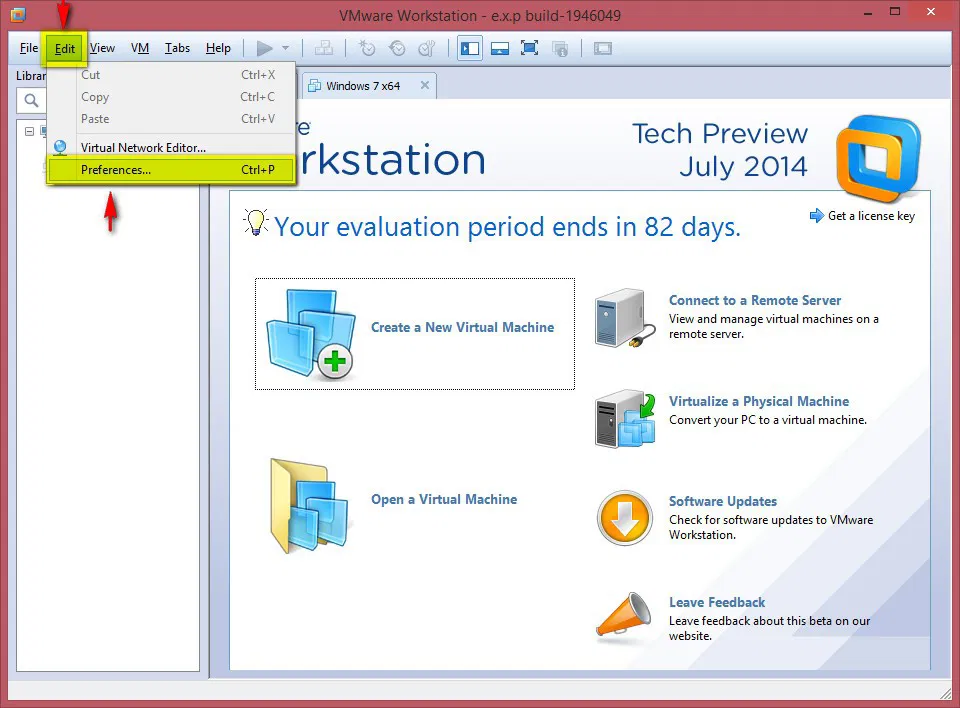

Рис.5 Редактирование настроек VMware Workstation

Рис.5 Редактирование настроек VMware Workstation

Для редактирования настроек через пользовательский интерфейс необходимо в главном меню программы выбрать Edit > Preferences.

Рис.6 Окно настроек параметров окружения VMware Workstation

Рис.6 Окно настроек параметров окружения VMware Workstation

В разделе Workspace можно настроить окружение рабочей области VMware Workstation:

1. Default location for virtual machines – данная настройка позволяет указать папку, где будут располагаться виртуальные машины.

2. Virtual machines

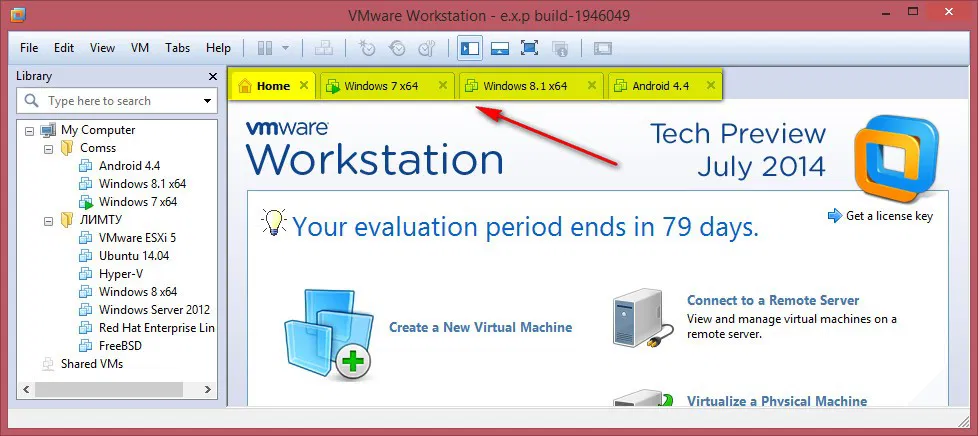

Рис.7 Вкладки виртуальных машин

Рис.7 Вкладки виртуальных машин

  • Remember opened tabs between sessions - настройка позволяет сохранить все отрытые вкладки по завершению работы с программой VMware Workstation
  • Keep VMs running after Workstation doses – настройка позволяет работать запущенным виртуальным машинам в фоновом режиме. При закрытии программы VMware Workstation, гостевые системы останутся включенными. Главное не забыть об этом при перезагрузке или завершении работы основной системы.
  • Enable all shared folders by default – данный параметр включает общие папки по умолчанию
  • Show Aero Peek thumbnails for open tabs - данный параметр позволяет показывать эскизы Aero Peek для открытых вкладок
  • Show tray icon – показывать иконку в системном трее
  • Default hardware compatibility – настройка совместимости аппаратных средств. Данная настройка полезна при запуске виртуальных машин на более старых версиях VMware Workstation. По умолчанию (рисунок 6) выставлен режим совместимости с beta версией VMware Workstation.
  • Seconds between powering on multiple VMs – настройка изменения времени (в секундах) задержки запуска нескольких виртуальных машин, что позволяет избежать перегрузки CPU.
  • Save screenshots – с помощью данной настройки можно выбрать куда сохранять снимок экрана виртуальной машины, в буфер обмена и/или отдельную директорию.

3. Privacy – данная настройка позволяет сохранять информацию о логине и пароле при подключении к удаленной машине

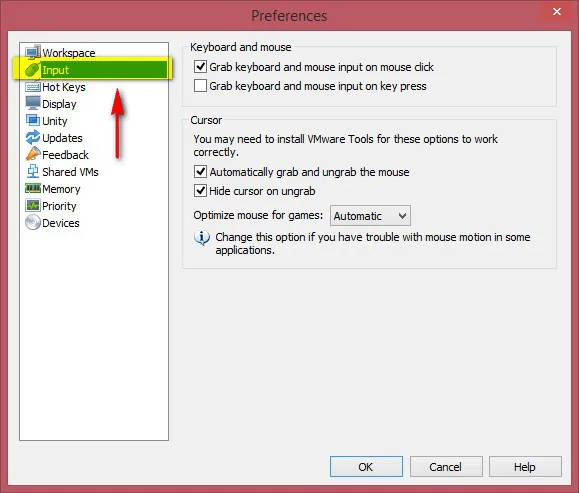

Рис.8 Окно настроек взаимодействия устройств ввода VMware Workstation

Рис.8 Окно настроек взаимодействия устройств ввода VMware Workstation

В разделе Input можно настроить параметры VMware Workstation, связанные с фокусом мышки:

1. Keyboard and mouse

  • Grab keyboard and mouse input on mouse click - настройка позволяет переводить фокус в гостевую систему по нажатию клавиши мыши в области консоли гостевой системы
  • Grab keyboard and mouse input on key press - настройка позволяет переводить фокус в гостевую систему по нажатию клавиши на клавиатуре

2. Cursor

  • Automatically grab and ungrab the mouse – настройка позволяет выводить фокус в host систему при покидании области гостевой системы указателем мыши
  • Hide cursor on ungrab – настройка позволяет скрывать курсор при снятии фокуса из гостевой системы
  • Optimize mouse for games – выбор параметра оптимизации мыши для игр

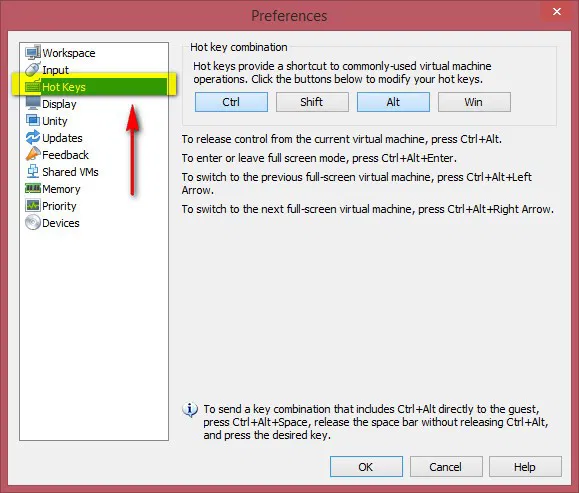

Рис.9 Окно настройки горячих клавиш VMware Workstation

Рис.9 Окно настройки горячих клавиш VMware Workstation

В разделе Hot Keys можно настроить горячие клавиши VMware Workstation:

Горячие клавиши в VMware Workstation

Ctrl+Alt

Возвращение управления мышью хостовой системы

Ctrl+Alt+Insert

Вызов диспетчера задач для гостевой системы

Ctrl+B

Запуск виртуальной машины

Ctrl+E

Выключение виртуальной машины

Ctrl+J

Перевод виртуальной машины из активного состояния в режим паузы

Ctrl+R

Перезагрузка виртуальной машины

Ctrl+Alt+Enter

Перевод окна виртуальной машины в полноэкранный режим

Ctrl+Alt

Возвращение в оконный режим виртуальной машины

Ctrl+D

Вызов окна настройки виртуальной машины

Ctrl+C

Копирование выбранного элемента в буфер обмена

Ctrl+V

Вставка элемента из буфера обмена

Ctrl+A

Выделить все

Ctrl+Tab

Переход между работающими виртуальными машинами

Ctrl+M

Открытие менеджера управления снимками состояния систем

Ctrl + N

Создание виртуальной машины

Ctrl + O

Открытие виртуальной машины

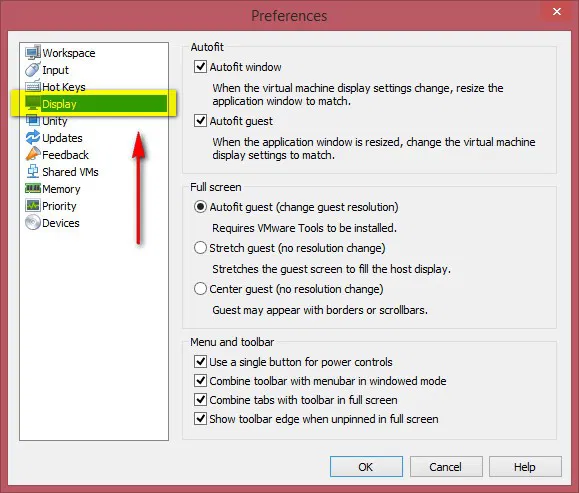

Рис.10 Окно настройки параметров отображения консолей VMware Workstation

Рис.10 Окно настройки параметров отображения консолей VMware Workstation

В разделе Display можно настроить параметры отображения графических консолей:

1. Autofit

  • Autofit window - автоматическое выравнивание окна основной рабочей области
  • Autofit guest - автоматическое выравнивание окна гостевой системы

2. Full screen

  • Autofit guest – автоматическое изменения разрешения экрана гостевой системы
  • Stretch guest – настройка позволяет растянуть экран гостевой системы
  • Center guest – центрирование окна гостевой системы

3. Menu and toolbar

  • Use a single button for power controls – использование одной кнопки для управления питанием
  • Combine toolbar with menubar in windowed mode – объединение панели инструментов и главного меню в оконном режиме
  • Combine tabs with toolbar in full screen - объединение панели инструментов с вкладками в полноэкранном режиме
  • Show toolbar edge when unpinned in full screen – настройка позволяет показывать края панели инструментов при откреплении в полноэкранном режиме

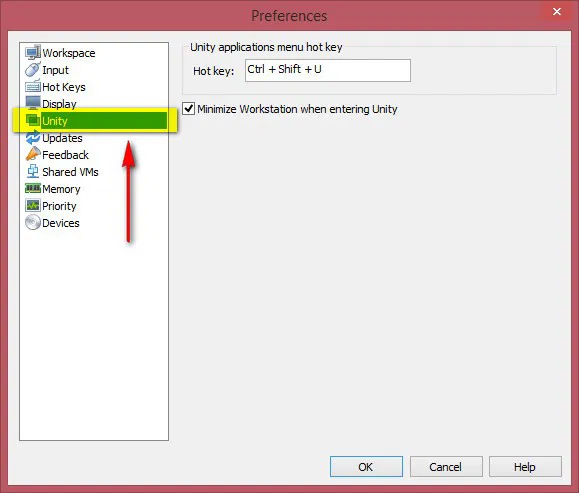

Рис.11 Окно настройки режима Unity

Рис.11 Окно настройки режима Unity

В разделе Unity можно установить комбинацию клавиш для вызова данного режима, а также указать, нужно ли сворачивать гостевую систему, когда этот режим используется.

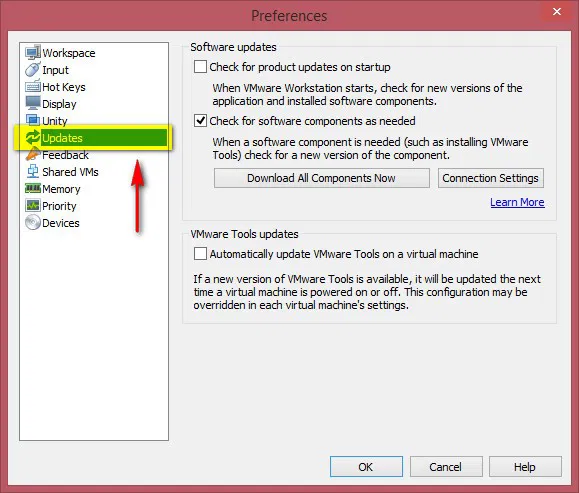

Рис.12 Окно настройки параметров обновлений

Рис.12 Окно настройки параметров обновлений

В разделе Updates можно настроить параметры обновлений:

1. Software updates

  • Check for product updates on startup – установив флажок в данном чекбоксе, при запуске программы VMware Workstation будет производиться проверка обновлений
  • Check for software components as needed – проверка новых версий компонентов программного обеспечения VMware

2. VMware Tools updates

  • Automatically update VMware Tools on a virtual machine – автоматическое обновление утилит VMware Tools

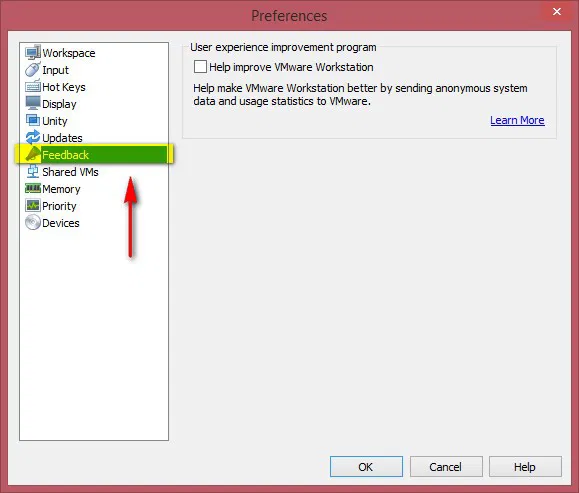

Рис.13 Окно обратной связи

Рис.13 Окно обратной связи

В разделе Feedback можно установить флажок в чекбоксе Help improve VMware Workstation для отправки анонимных сведений о системе и статистике использования программы.

В разделе Shared VMs можно настроить параметры общего доступа к виртуальным машинам:

1. VMware Workstation Server

  • Virtual machine sharing and remote access is enabled – настройка позволяет запустить или остановить службу, организующую общий доступ к гостевым системам.
  • Port used by VMware Workstation Server – используя данную настройку, можно указать порт для удаленной работы с виртуальными машинами.

2. Shared VMs location – путь к каталогу хранения гостевых систем в общем доступе.

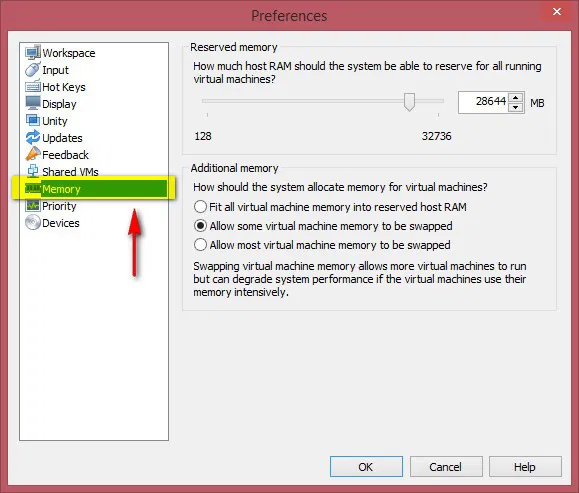

Рис.14 Окно выделяемой оперативной памяти

Рис.14 Окно выделяемой оперативной памяти

В разделе Memory можно настроить общее количество памяти, выделяемое виртуальным системам, а также возможность использования файлов подкачки.

1. Reserved memory – данная настройка позволяет указать максимальный объем выделяемой оперативной памяти для гостевых систем.

Минимальное значение этого параметра соответствует минимальному объему оперативной памяти, при котором возможна работа VMware, максимальное значение определяется той оставшейся частью оперативной памяти, которая минимально необходима для работы host системы.

2. Additional memory

  • Fit all virtual machine memory into reserved host RAM – при установлении радиокнопки в данном пункте, возможно будет использовать только физическую память host системы
  • Allow some virtual machine memory to be swapped – настройка позволяет размещать виртуальную память в файле подкачки host системы некоторым виртуальным машинам. Если при запуске виртуальной машины окажется, что свободной памяти нет, то VMware позволит host системе переместить часть данных из оперативной памяти на жесткий диск (в системный файл подкачки).
  • Allow most virtual machine memory to be swapped– настройка позволяет размещать виртуальную память в файле подкачки host системы большинству виртуальных машин

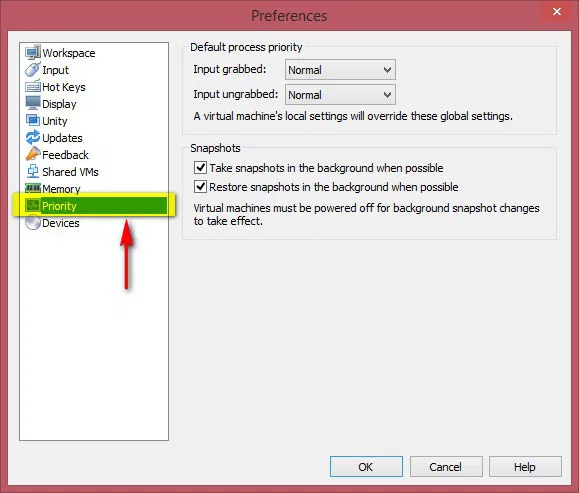

Рис.15 Окно настройки приоритета гостевых систем

Рис.15 Окно настройки приоритета гостевых систем

В разделе Priority можно настроить приоритет гостевых систем:

1. Default process priority

  • Input grabbed – захват устройства ввода
  • Input ungrabbed – освобождение устройства ввода

2. Snapshots

  • Take snapshots in the background when possible – создание снимков состояния систем в фоновом режиме
  • Restore snapshots in the background when possible – восстановление снимков состояния систем в фоновом режиме

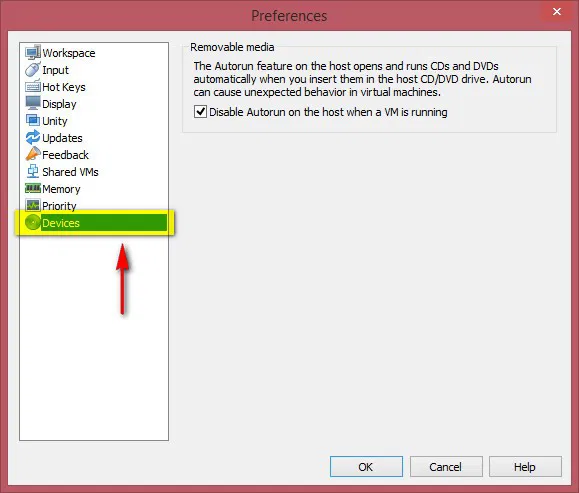

Рис.16 Окно настройки параметров автозапуска CD/DVD дисков

Рис.16 Окно настройки параметров автозапуска CD/DVD дисков

В разделе Devices можно включить или отключить автозапуск CD/DVD-дисков в хостовой системе.

1. Disable Autorun on the host when a VM is running - данная функция может оказаться полезной, когда необходимо временно отключить автозапуск на host системе, чтобы подключить CD/DVD к гостевой системе.

© .
