Администрирование платформы Hyper-V в Windows 8.1

2014-08-10 40411 комментарии
Администрирование платформы виртуализации Hyper-V: включение компонента в ОС Windows 8.1, установка гостевой операционной системы Windows 7 и создание виртуального коммутатора

Администрирование платформы Hyper-V в Windows 8.1

Содержание

Системные требования для работы Hyper-V в Windows 8
Включение компонента Hyper V в ОС MS Windows 8.1
Установка гостевой операционной системы в Hyper–V

В операционной системе Microsoft Windows 8 появилась технология виртуализации Hyper-V, ранее доступная только в серверных операционных системах Microsoft.

Системные требования для работы Hyper-V в Windows 8

1. Операционные системы

Hyper-V доступен только в 64-разрядных версиях Windows 8/8.1. Поддерживаются редакции операционных систем Windows 8/8.1 Профессиональная и Корпоративная.

2. Процессор

  • 64-битный процессор производства Intel или AMD
  • Поддержка технологий виртуализации (Intel VT-x или AMD-V), а также технологии преобразования адресов второго уровня (Second Level Address Translation, SLAT). У Intel эта технология называется Еxtended Page Tables (EPT), у AMD — Rapid Virtualization Indexing (RVI).

Перед включением компонента Hiper-V необходимо проверить, включены ли все эти технологии в BIOS/UEFI. В некоторых случаях для их включения может потребоваться обновление BIOS.

Проверить, поддерживает ли процессор данные технологии виртуализации можно на сайте производителя intel http://ark.intel.com/Products/VirtualizationTechnology или amd http://products.amd.com/pages/desktopcpuresult.aspx

Также можно воспользоваться для процессоров Intel утилитой Intel Processor Identification Utility.

1. Скачать программу с сайта Intel downloadcenter.intel.com

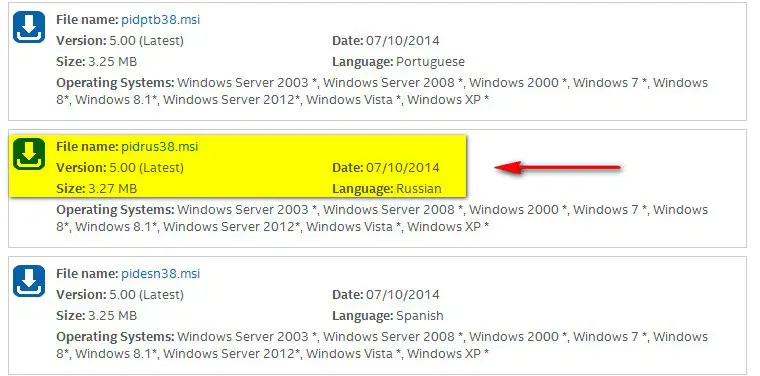

Рис.1 Сайт компании Intel

Рис.1 Сайт компании Intel

2. Установить и запустить программу.

3. Перейти на вкладку Технологии ЦП, чтобы проверить, поддерживает ли процессор технологии виртуализации.

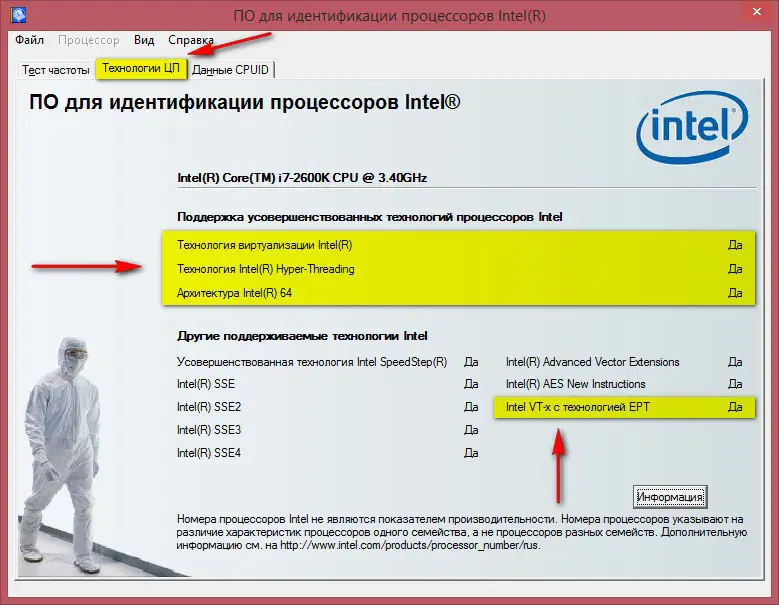

Рис.2 Intel Processor Identification Utility

Рис.2 Intel Processor Identification Utility

Включение компонента Hyper V в ОС MS Windows 8.1

1. Для установки - необходимо открыть Панель управления -> Программы и компоненты и выбрать пункт Включение или отключение компонентов Windows.

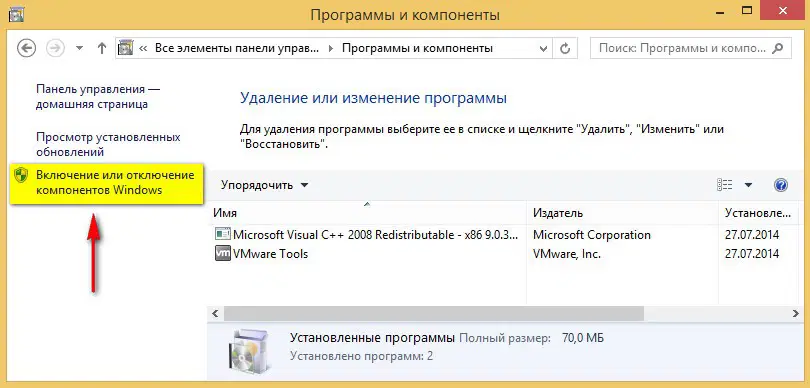

Рис.3 Включение компонента Hyper-V

Рис.3 Включение компонента Hyper-V

Данное окно можно вызвать нажатием Win + R (для открытия окна Выполнить) и вводом OptionalFeatures.

2. В открывшемся окне найти пункт Hyper-V

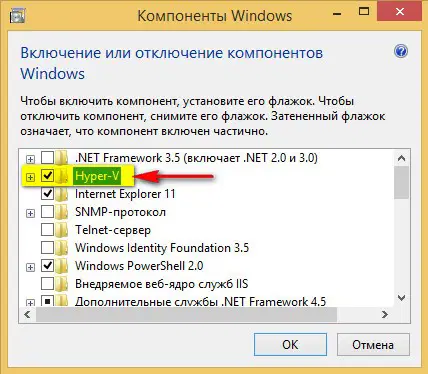

Рис.4 Включение компонента Hyper-V

Рис.4 Включение компонента Hyper-V

Кроме самой платформы Hyper-V сюда входят средства для ее управления — графическая оснастка Hyper-V Manager и модуль Hyper-V для PowerShell.

3. Установить флажки в чекбоксах всех необходимых компонентов и нажать OK, после чего потребуется перезагрузить компьютер.

4. После перезагрузки в интерфейсе Metro появятся ярлыки для запуска Диспетчера Hyper-V и Подключения к виртуальной машине Hyper-V.

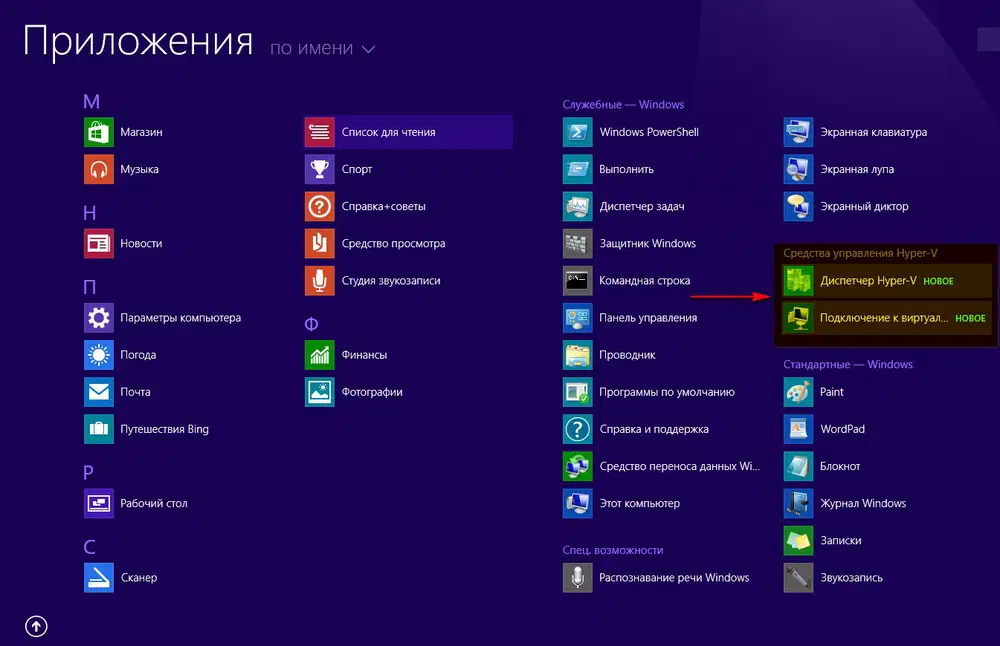

Рис.5 Запуск диспетчера Hyper-V

Рис.5 Запуск диспетчера Hyper-V

5. Эти ярлыки доступны также в C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Hyper-V Management Tools

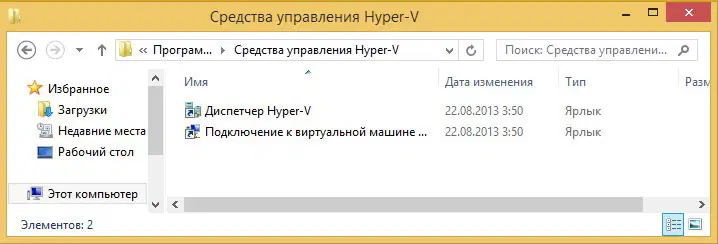

Рис.6 Запуск диспетчера Hyper-V

Рис.6 Запуск диспетчера Hyper-V

Установка гостевой операционной системы в Hyper–V

1. Открыть Диспетчер Hyper-V

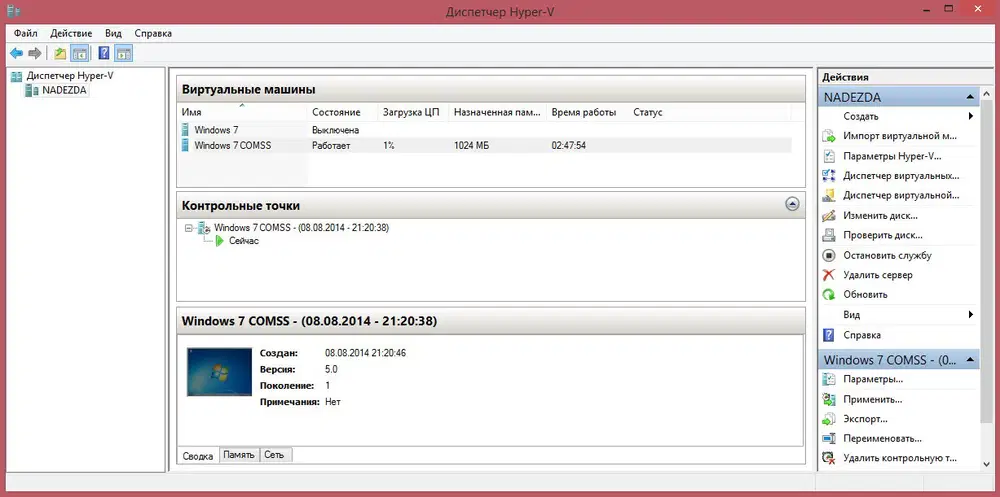

Рис.7 Диспетчер Hyper-V

Рис.7 Диспетчер Hyper-V

2. В главном меню выбрать Действия -> Создать -> Виртуальная машина… Аналогичные действия доступны на правой панели Действия.

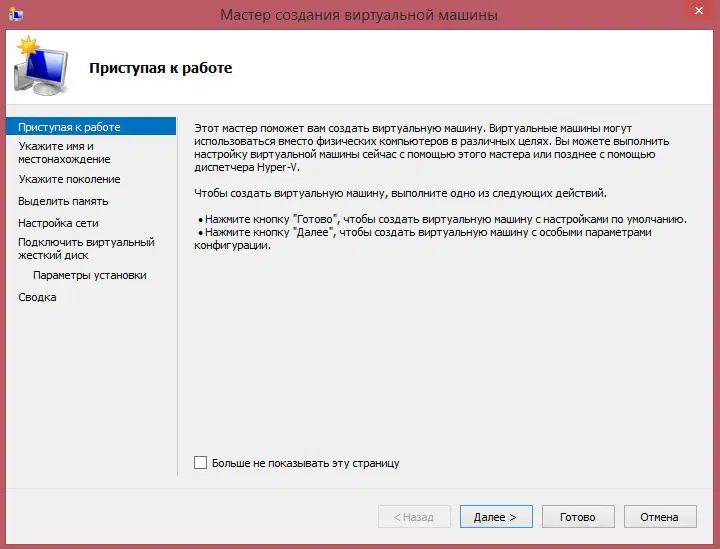

Рис.8 Мастер создания виртуальной машины

Рис.8 Мастер создания виртуальной машины

3. В открывшемся диалоговом окне мастера нажать кнопку Далее

Мастер необходим для оказания помощи в процессе конфигурирования виртуальной машины. Он собирает информацию о местоположении виртуальной машины, ее названии, информацию о виртуальной сети для подключения виртуальной машины, параметрах виртуально0го жесткого диска и т.д.

4. В следующем диалоговом окне указать имя виртуальной машины, и если необходимо хранить виртуальную машину в месте, которое отличается от предложенного по умолчанию при установке Hyper-V, нужно указать новое расположение.

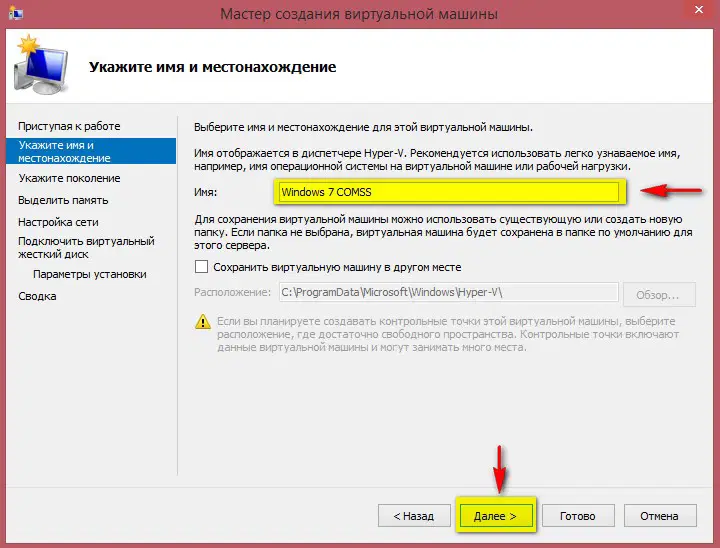

Рис.9 Диалоговое окно указания имени и расположения виртуальной машины

Рис.9 Диалоговое окно указания имени и расположения виртуальной машины

5. На следующем шаге необходимо указать поколение виртуальной машины

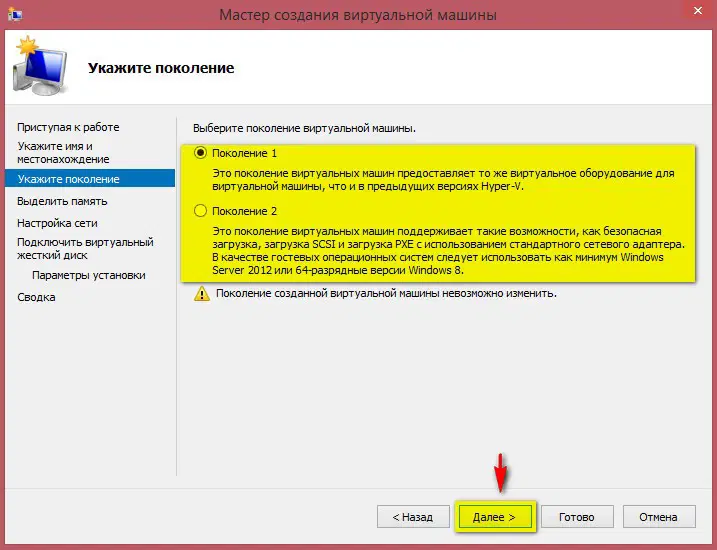

Рис.10 Диалоговое окно выбора поколения виртуальной машины

Рис.10 Диалоговое окно выбора поколения виртуальной машины

Второе поколение виртуальных машин появилось только в последней версии Hyper-V и имеет ряд особенностей, некоторые из них перечислены ниже:

  • в качестве гостевой операционной системы в виртуальной машине второго поколения можно использовать только операционные системы:
    1. Windows Server 2012 и Windows Server 2012 R2;
    2. Windows 8 (64 bit) или Windows 8.1 (64 bit).
  • отсутствуют устаревшие устройства, такие как floppy-дисковод и COM-порты
  • отсутствует IDE-контроллер, вместо него остался SCSI-контроллер с возможностью загрузки
  • стандартный BIOS заменен firmware на основе Unified Extensible Firmware Interface (UEFI).

6. В следующем диалоговом окне необходимо указать количество оперативной памяти для гостевой системы.

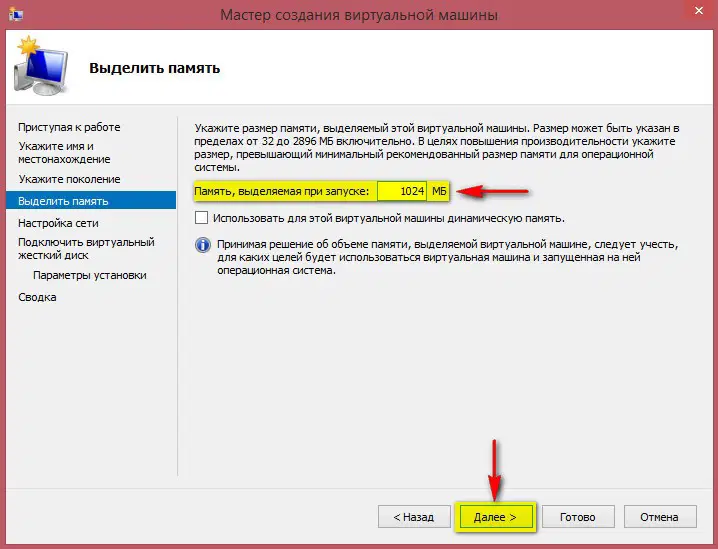

Рис.11 Диалоговое окно указания количества оперативной памяти

Рис.11 Диалоговое окно указания количества оперативной памяти

Конфигурация оперативной памяти сильно влияет на производительность Hyper-V. Доступен вариант использования динамической памяти. В случае использования динамической памяти виртуальным машинам, которым требуется больше памяти, выделяются ресурсы памяти виртуальных машин, требования которых к объему оперативной памяти ниже. Например, тех, которые находятся в состоянии простоя.

7. На следующем этапе мастер создания виртуальной машины покажет экран Настройка сети.

Необходимо указывать виртуальный коммутатор, к которому будет подключена виртуальная машина. Если в данном окне нет выбора сетевых адаптеров, необходимо по окончании конфигурирования виртуальной машины создать виртуальный коммутатор.

Рис.12 Диалоговое окно настройки сети

Рис.12 Диалоговое окно настройки сети

8. На следующем шаге при конфигурировании новой виртуальной машины необходимо установить радиокнопку в пункте Создать новый виртуальный диск. Можно указать имя виртуального жесткого диска, его расположение и размер. Если виртуальная машина была уже создана, можно выбрать Использовать имеющийся виртуальный жесткий диск или Подключить виртуальный диск позднее.

Рис.13 Диалоговое окно конфигурирования виртуального жесткого диска

Рис.13 Диалоговое окно конфигурирования виртуального жесткого диска

9. В диалоговом окне Параметры установки необходимо выбрать, откуда будет устанавливаться операционная система. Необходимо установить радиокнопку в пункте Файл образа (.iso) и указать путь к iso образу устанавливаемой операционной системы.

Рис.13 Диалоговое окно конфигурирования виртуального жесткого диска

Рис.13 Диалоговое окно конфигурирования виртуального жесткого диска

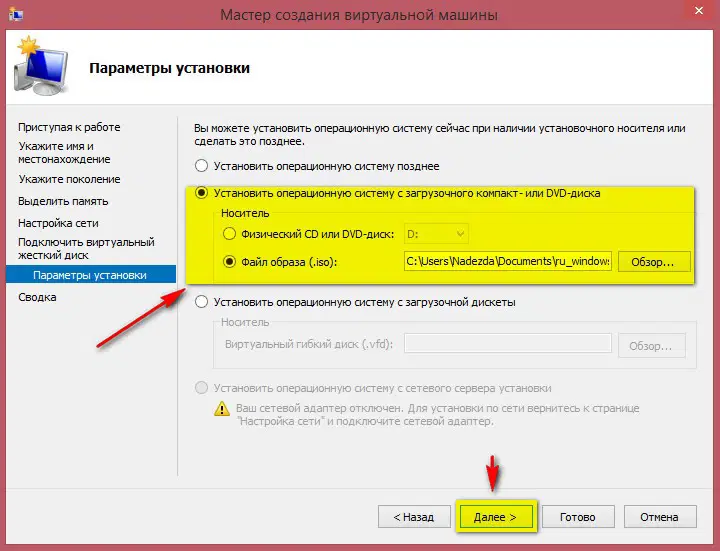

Рис.14 Диалоговое окно параметров установки виртуальной машины

Рис.14 Диалоговое окно параметров установки виртуальной машины

Если дистрибутив операционный системы записан на диск, необходимо выбрать Физический CD или DVD-диск. Если необходимо позже прописать путь к ISO образу операционной системы, то можно выбрать Установить операционную систему позднее.

10. Диалоговое окно итоговой конфигурации виртуальной машины. Если необходимо внести изменения в конфигурацию, необходимо нажать кнопку Назад. После нажатия кнопки Готово запись о новой виртуальной машине появится в диспетчере Hyper-V в состоянии Выключена.

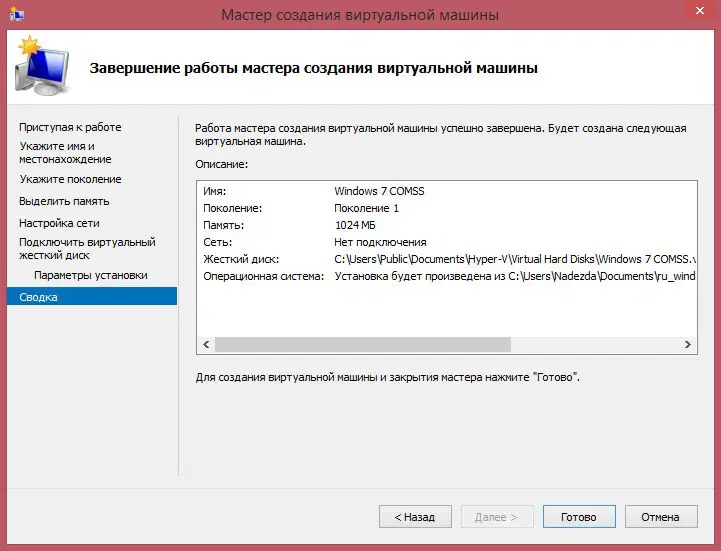

Рис.15 Итоговая сводка конфигурации виртуальной машины

Рис.15 Итоговая сводка конфигурации виртуальной машины

Создание и настройка виртуального коммутатора Hyper-V

11. В меню Действия выбрать Диспетчер виртуальных коммутаторов.

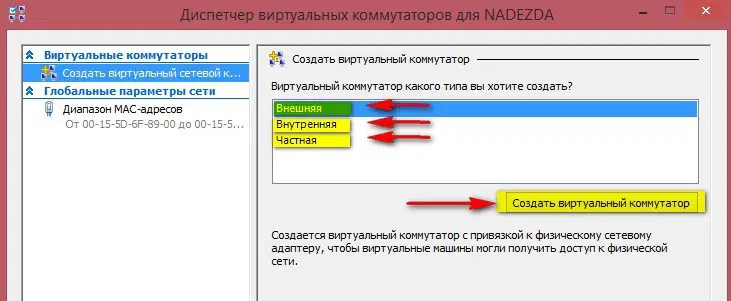

Рис.16 Окно выбора типа сети для виртуального коммутатора

Рис.16 Окно выбора типа сети для виртуального коммутатора

Существует три типа виртуальных сетей, к которым можно подключаться в Hyper-V: частная, внутренняя и внешняя виртуальная сеть

Частная виртуальная сеть допускает взаимодействие всех виртуальных машин между собой. С частными сетями не ассоциирован физический сетевой адаптер. В данной сети виртуальные машины не могут взаимодействовать с принимающей операционной системой, а принимающая OS не может взаимодействовать с виртуальными машинами в частной виртуальной сети.

Внутренняя виртуальная сеть схожа с частной виртуальной сетью тем, что она допускает взаимодействие всех виртуальных машин между собой, но в отличие от частной сети, виртуальные машины могут также и взаимодействовать с host системой.

Внешняя сеть используется, когда необходимо предоставить виртуальной машине доступ к физической сети. По сути дела, с виртуальным коммутатором связывается физический сетевой адаптер, а Hyper-V перехватывает управление при попытке доступа виртуальной машины к сети через этот коммутатор.

12. Выбрать тип виртуальной сети Внешняя -> Создать виртуальный коммутатор

13. В открывшемся окне окно свойств виртуального коммутатора необходимо указать имя коммутатора и тип подключения.

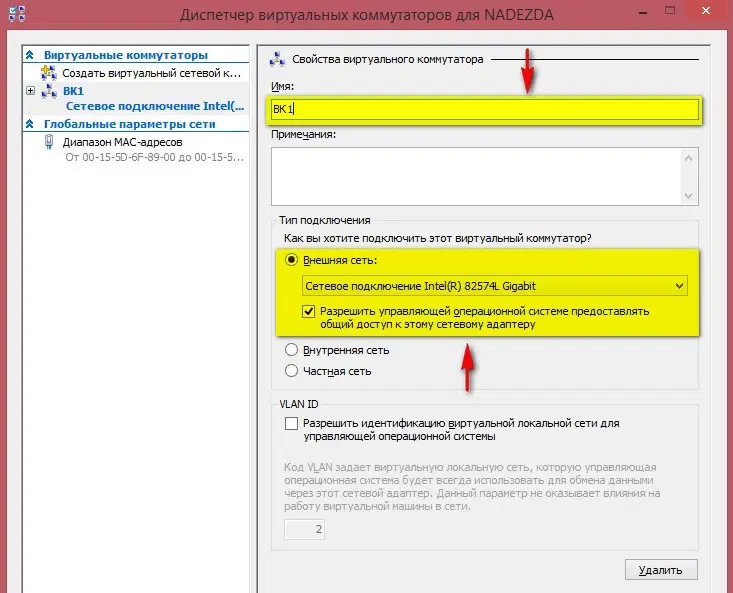

Рис.17 Окно настройки виртуального коммутатора

Рис.17 Окно настройки виртуального коммутатора

14. При создании внешней сети можно разрешить совместный доступ к сетевому адаптеру со стороны виртуального коммутатора и host системы, для этого необходимо установить флажок в чекбоксе Разрешить управляющей операционной системе предоставлять общий доступ к этому сетевому адаптеру.

15 .Если в сети используется разбиение на логические подсети, то для виртуального коммутатора, подключенного к внешней сети, можно разрешить использование VLAN, установив флажок в чекбоксе Разрешить идентификацию виртуальной локальной сети для управляющей операционной системы и указать VLAN ID.

16. Нажать Применить -> OK

17. На панели Виртуальные машины диспетчера Hyper-V выбрать сконфигурированную виртуальную машину и вызвать контекстное меню правой клавишей мыши.

18. В контекстном меню выбрать Параметры -> Сетевой адаптер

19. Указать для выбранной виртуальной машины созданный виртуальный коммутатор

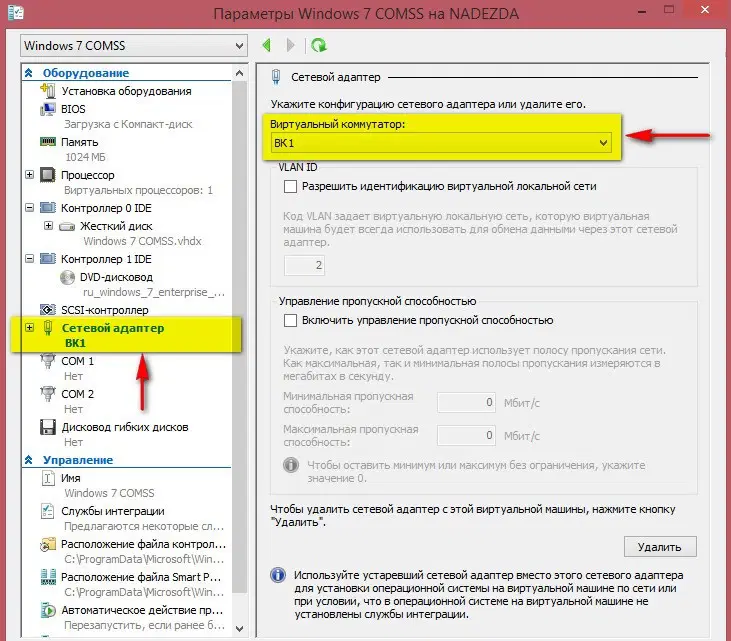

Рис.18 Настройка сетевого адаптера для виртуальной машины

Рис.18 Настройка сетевого адаптера для виртуальной машины

20. Нажать Применить -> OK

21. Запустить инсталляцию гостевой операционной системы, нажав на пиктограмму Пуск на панели Действия (также запуск виртуальной машины можно осуществить, выбрав в главном меню Действие -> Пуск или через контекстное меню).

Автор: Галашина Надежда Евгеньевна, преподаватель по предмету "Защита информации" в Академии ЛИМТУ НИУ ИТМО Санкт-Петербурга
